Jako dostawca pasków trójkątnych jednym z najczęstszych pytań, jakie otrzymuję od klientów, jest to, jak obliczyć długość paska trójkątnego. Jest to kluczowy aspekt, ponieważ dobranie odpowiedniej długości paska zapewnia optymalną wydajność i trwałość paska w różnych zastosowaniach. W tym poście na blogu poprowadzę Cię przez różne metody obliczania długości paska trójkątnego.
Zrozumienie pasów trójkątnych

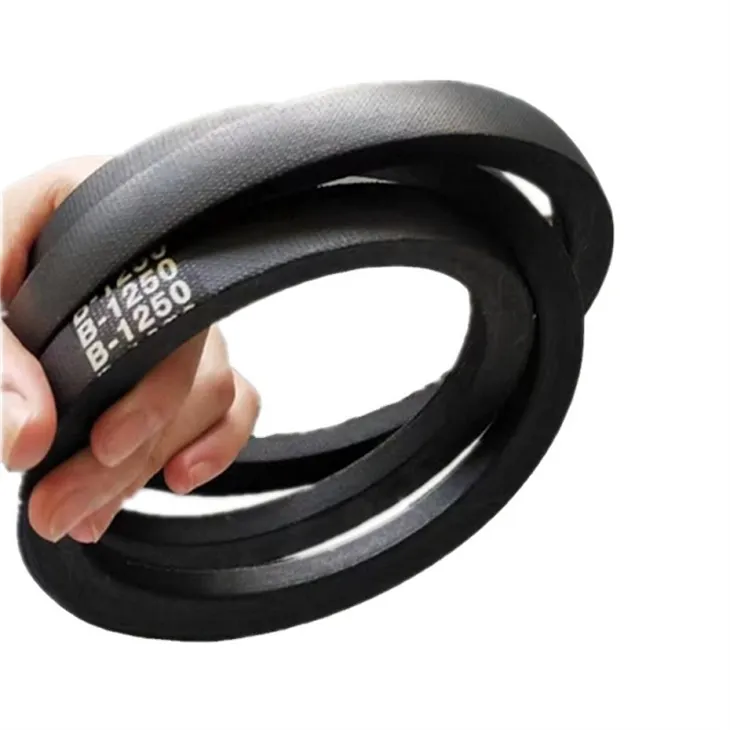

Przed przystąpieniem do obliczeń należy koniecznie zrozumieć, czym są pasy trójkątne i jakie są ich zastosowania. Pasy trójkątne, zwane również paskami klinowymi, są szeroko stosowane w układach przeniesienia napędu. Występują w różnych typach, npSamochodowe paski klinowe,Pasek klinowy V, ISkrzynia biegów - pasek klinowy. Pasy te są przeznaczone do efektywnego przenoszenia mocy pomiędzy dwoma lub większą liczbą kół pasowych.
Podstawowe rozważania geometryczne
Długość paska trójkątnego zależy od średnicy kół pasowych, na których jest on zamontowany oraz odległości pomiędzy środkami tych kół pasowych. Załóżmy, że mamy dwa koła pasowe o średnicach (D_1) i (D_2) ((D_1) to średnica mniejszego koła pasowego, a (D_2) to średnica większego koła pasowego), a odległość między środkami obu kół pasowych wynosi (C).
Metoda 1: Przybliżone obliczenia
W celu prostego przybliżonego obliczenia możemy skorzystać z następującego wzoru:
[L\około2C+\frac{\pi}{2}(D_1 + D_2)+\frac{(D_2 - D_1)^2}{4C}]
Wzór ten wyprowadza się z sumy odległości w linii prostej pomiędzy kołami pasowymi i długości łuku pasa wokół kół pasowych. Pierwszy człon (2C) reprezentuje długości paska w linii prostej pomiędzy dwoma kołami pasowymi. Drugi człon (\frac{\pi}{2}(D_1 + D_2)) jest przybliżeniem całkowitej długości łuku paska wokół dwóch kół pasowych. Trzeci człon (\frac{(D_2 - D_1)^2}{4C}) to współczynnik korygujący, który uwzględnia różnicę w długościach łuku wynikającą z różnych średnic kół pasowych.
Weźmy przykład. Załóżmy, że (D_1 = 100) mm, (D_2 = 200) mm i (C = 300) mm.
Najpierw oblicz każdą część wzoru:
Część prosta: (2C=2\times300 = 600) mm
Łuk - część długości: (\frac{\pi}{2}(D_1 + D_2)=\frac{\pi}{2}(100 + 200)=\frac{300\pi}{2}\około471,24) mm
Współczynnik korygujący: (\frac{(D_2 - D_1)^2}{4C}=\frac{(200 - 100)^2}{4\times300}=\frac{10000}{1200}\około8,33) mm
Następnie (L\około600 + 471,24+8,33 = 1079,57) mm
Metoda 2: Dokładne obliczenia
Dokładne obliczenie długości paska wymaga bardziej złożonych funkcji trygonometrycznych. Najpierw musimy obliczyć kąty opasania (\theta_1) i (\theta_2) paska odpowiednio wokół mniejszego i większego koła pasowego.
Kąt opasania (\theta_1) (w radianach) wokół mniejszego koła pasowego wyraża się wzorem:
(\theta_1 = 2\pi- 2\arcsin\left(\frac{D_2 - D_1}{2C}\right))
Kąt opasania (\theta_2) (w radianach) wokół większego koła pasowego wyraża się wzorem:
(\theta_2=2\arcsin\left(\frac{D_2 - D_1}{2C}\right))
Następnie długość pasa (L) oblicza się ze wzoru:
[L = C\sqrt{4-\left(\frac{D_2 - D_1}{C}\right)^2}+\frac{\theta_1D_1}{2}+\frac{\theta_2D_2}{2}]
Używając tych samych przykładowych wartości (D_1 = 100) mm, (D_2 = 200) mm i (C = 300) mm:
Najpierw oblicz (\arcsin\left(\frac{D_2 - D_1}{2C}\right)=\arcsin\left(\frac{200 - 100}{2\times300}\right)=\arcsin\left(\frac{1}{6}\right)\około0,1674) radianów
(\theta_1 = 2\pi-2\times0,1674\około6,2832 - 0,3348 = 5,9484) radianów
(\theta_2 = 2\times0,1674 = 0,3348) radianów
Część prosta: (C\sqrt{4-\left(\frac{D_2 - D_1}{C}\right)^2}=300\sqrt{4-\left(\frac{100}{300}\right)^2}=300\sqrt{4-\frac{1}{9}}=300\sqrt{\frac{35}{9}}\około300\times1,972 = 591,6) mm
Łuk - długość części wokół mniejszego koła pasowego: (\frac{\theta_1D_1}{2}=\frac{5.9484\times100}{2}=297,42) mm
Łuk - długość części wokół większego koła pasowego: (\frac{\theta_2D_2}{2}=\frac{0.3348\times200}{2}=33,48) mm
(Dł.=591,6+297,42 + 33,48=922,5) mm
Czynniki wpływające na obliczanie długości pasa
- Głębokość rowka koła pasowego: Głębokość rowków koła pasowego może wpływać na efektywną średnicę kół pasowych. Głębszy rowek może spowodować, że pasek będzie osadzony niżej w rowku, skutecznie zmniejszając średnicę, wokół której biegnie pasek.
- Naciąg paska: Napięcie paska może spowodować jego rozciągnięcie. Obliczając długość paska, zwykle przyjmujemy standardowe napięcie. Jednakże w rzeczywistych zastosowaniach nadmierne napięcie może z czasem prowadzić do zwiększenia długości paska.
- Temperatura i właściwości materiału: Materiał paska i temperatura robocza również mogą mieć wpływ na jego długość. Niektóre materiały pasów mogą rozszerzać się lub kurczyć pod wpływem zmian temperatury, co należy wziąć pod uwagę w zastosowaniach krytycznych.
Znaczenie dokładnego obliczenia długości pasa
Dokładnie obliczona długość paska jest kluczowa z kilku powodów:
- Efektywność przenoszenia mocy: Pasek o odpowiedniej długości zapewnia właściwy kontakt paska z kołami pasowymi, maksymalizując efektywność przenoszenia mocy. Jeżeli pasek jest za długi, może ślizgać się na kołach pasowych, co może skutkować utratą mocy. Jeśli jest za krótki, może powodować nadmierne naprężenia kół pasowych i samego paska, co prowadzi do przedwczesnego zużycia.
- Życie paska: Dobrze dopasowany pasek podlega mniejszym naprężeniom i zużyciu, co wydłuża jego żywotność. Nieprawidłowa długość paska może prowadzić do nierównomiernego zużycia, pękania i ostatecznej awarii paska.
- Niezawodność systemu: W zastosowaniach przemysłowych i motoryzacyjnych niezbędny jest niezawodny system przenoszenia mocy. Dokładnie obliczona długość paska pomaga zachować stabilność i niezawodność całego systemu.
Skontaktuj się z nami, jeśli potrzebujesz pasa trójkątnego
Jeśli szukasz wysokiej jakości pasków trójkątnych, jesteśmy tutaj, aby Ci pomóc. Nasz zespół ekspertów może pomóc w wyborze odpowiedniego paska do konkretnego zastosowania i zapewnić odpowiednią długość paska. Niezależnie od tego, czy potrzebujeszSamochodowe paski klinowe,Pasek klinowy V, LubSkrzynia biegów - pasek klinowy, posiadamy szeroką gamę produktów, które spełnią Twoje wymagania. Skontaktuj się z nami już dziś, aby rozpocząć dyskusję dotyczącą zakupów i znaleźć idealne rozwiązanie w zakresie pasów trójkątnych odpowiadające Twoim potrzebom.
Referencje
- Norton, Robert L. „Projekt maszyny: podejście zintegrowane”. Pearsona, 2012.
- Shigley, Joseph E. i in. „Projektowanie inżynierii mechanicznej”. McGraw-Hill, 2004.
